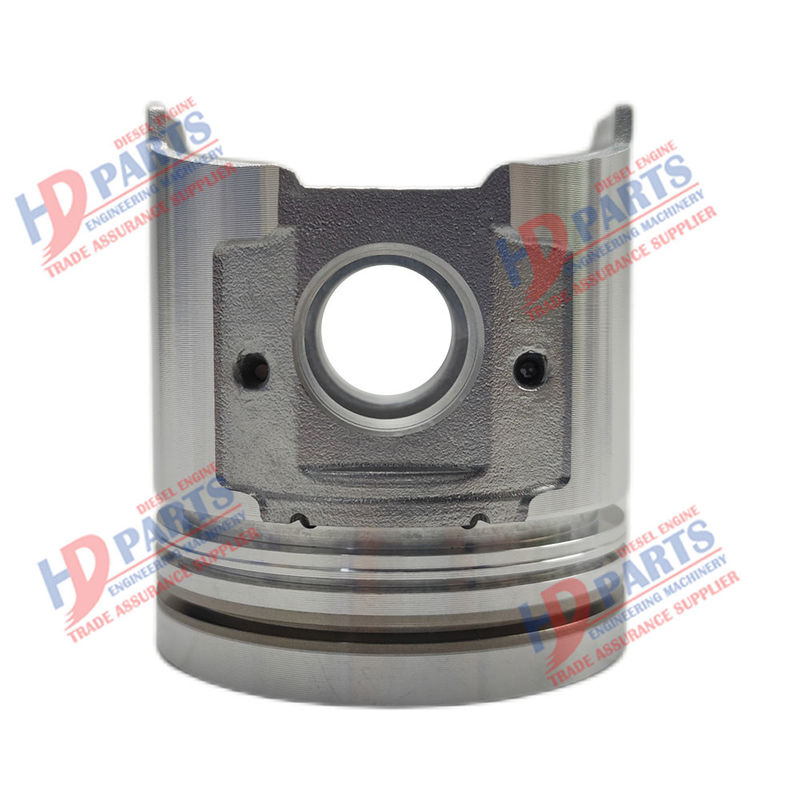

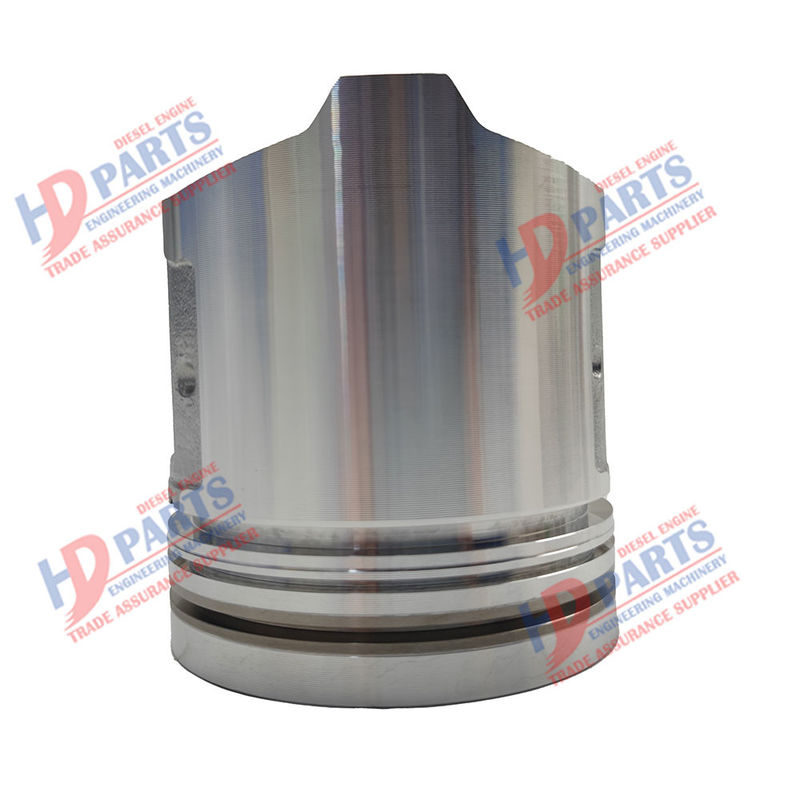

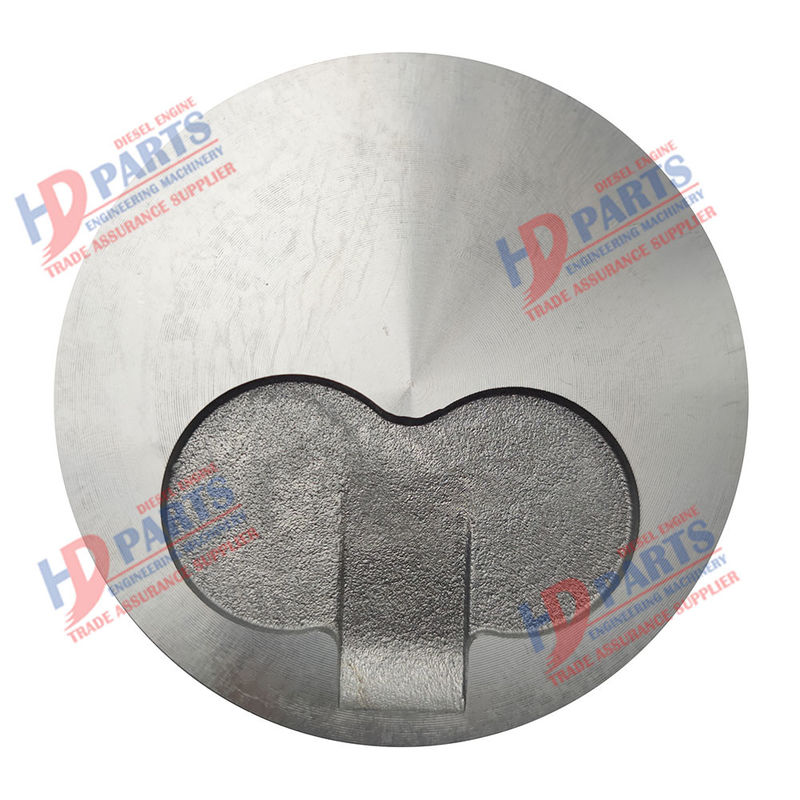

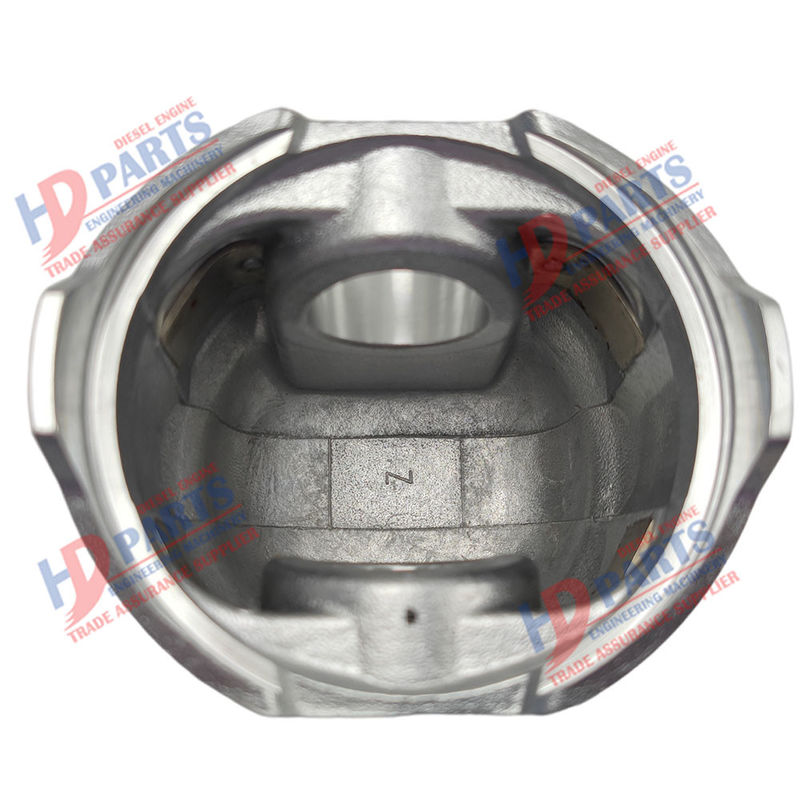

پیستون موتور دیزلی OEM 4TNE94 با پین برای YANMAR

با الزامات سختگیرانه فزاینده برای قدرت، اقتصاد، حفاظت از محیط زیست و قابلیت اطمینان موتور برای کل خودرو، پیستون به محصولی با فناوری پیشرفته تبدیل شده است که تعدادی از فن آوری های جدید مانند مواد جدید سبک و با استحکام بالا را با هم ترکیب می کند. سطوح کامپوزیت استوانه‌ای خاص، سوراخ‌های پین با شکل خاص و غیره، برای اطمینان از مقاومت در برابر حرارت، مقاومت در برابر سایش، هدایت پایدار و عملکرد آب‌بندی خوب پیستون، کاهش اتلاف کار اصطکاک موتور، کاهش مصرف سوخت نویز و انتشاراتبرای برآوردن الزامات عملکردی فوق، دایره بیرونی پیستون معمولاً به صورت یک دایره بیرونی خاص (محدب تا بیضی) طراحی می شود، یعنی مقطع عمود بر محور پیستون یک بیضی یا یک بیضی اصلاح شده است. و بیضی در امتداد جهت محور طبق یک قانون خاص تغییر می کند (همانطور که در شکل 1 نشان داده شده است)، و دقت بیضی به 0.005 میلی متر می رسد.کانتور بیرونی پروفیل طولی پیستون منحنی اتصال یک تابع مرتبه بالاتر است و دقت کانتور 0.005-0.01 میلی متر است.به منظور بهبود ظرفیت باربری پیستون و افزایش قدرت موتور، سوراخ پین پیستون با بار بالا معمولاً به صورت یک مخروط داخلی میکرو یا یک سطح منحنی تنش معمولی (سوراخ پین به شکل خاص) طراحی می شود.دقت ابعاد سوراخ پین به IT4 می رسد و دقت کانتور 0.003 میلی متر است.

از آنجایی که پیستون موتور احتراق داخلی در شرایط دمای بالا، فشار بالا و بار زیاد کار می کند، الزامات برای پیستون نسبتاً زیاد است، بنابراین طبقه بندی پیستون موتور احتراق داخلی عمدتاً مورد بحث قرار می گیرد.

1. با توجه به سوخت مورد استفاده، می توان آن را به پیستون موتور بنزینی، پیستون موتور دیزل و پیستون گاز طبیعی تقسیم کرد.

2. با توجه به مواد پیستون، می توان آن را به پیستون چدن، پیستون فولادی، پیستون آلیاژ آلومینیوم و پیستون ترکیبی تقسیم کرد.

3. می توان آن را به پیستون ریخته گری گرانشی، پیستون ریخته گری فشار و پیستون آهنگری با توجه به روند ساخت پیستون های پیستون تقسیم کرد.

4. با توجه به شرایط کاری پیستون ها می توان آنها را به پیستون های بدون فشار و پیستون های تحت فشار تقسیم کرد.

5. با توجه به استفاده از پیستون، آنها را می توان به پیستون ماشین، پیستون کامیون، پیستون موتور سیکلت، پیستون دریایی، پیستون مخزن، پیستون تراکتور، پیستون چمن زنی و غیره تقسیم کرد.
