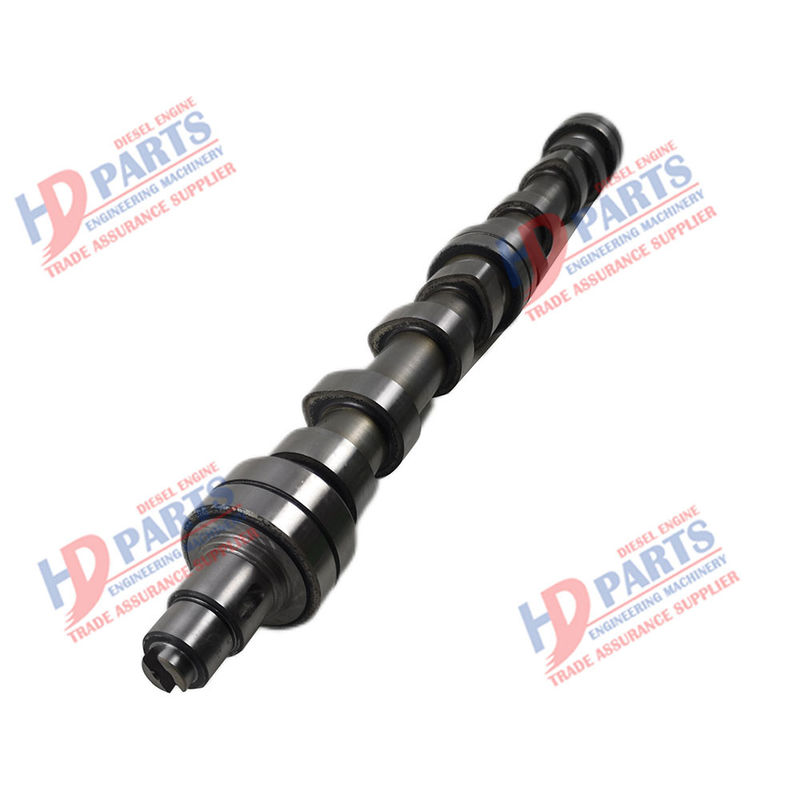

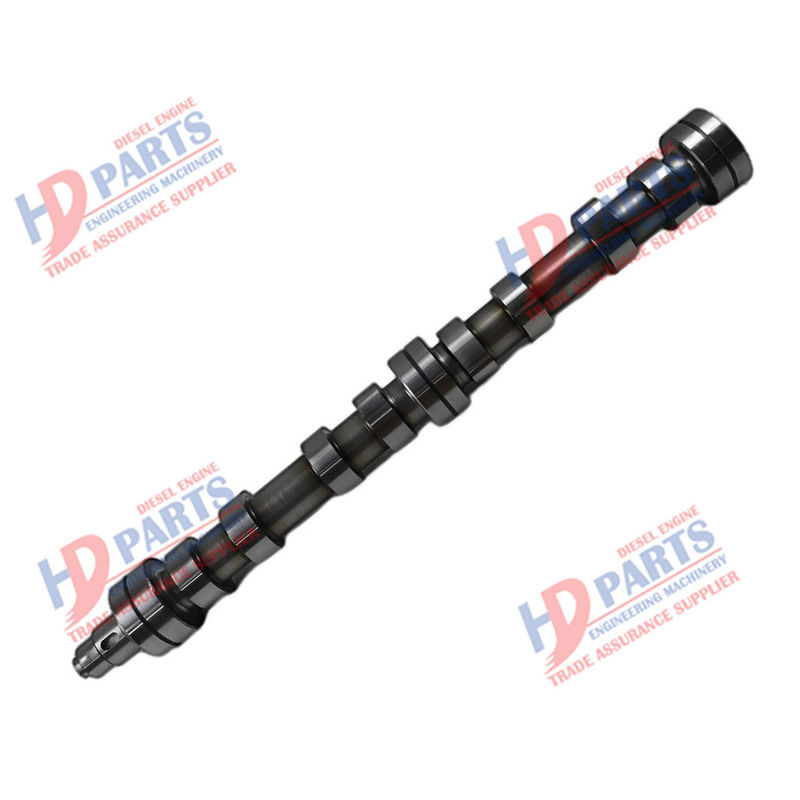

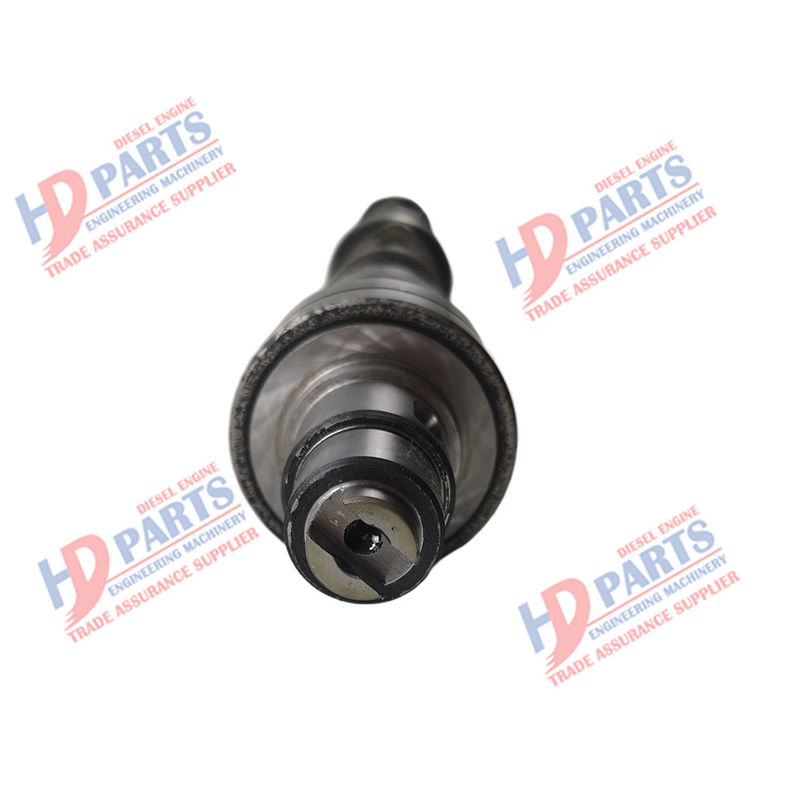

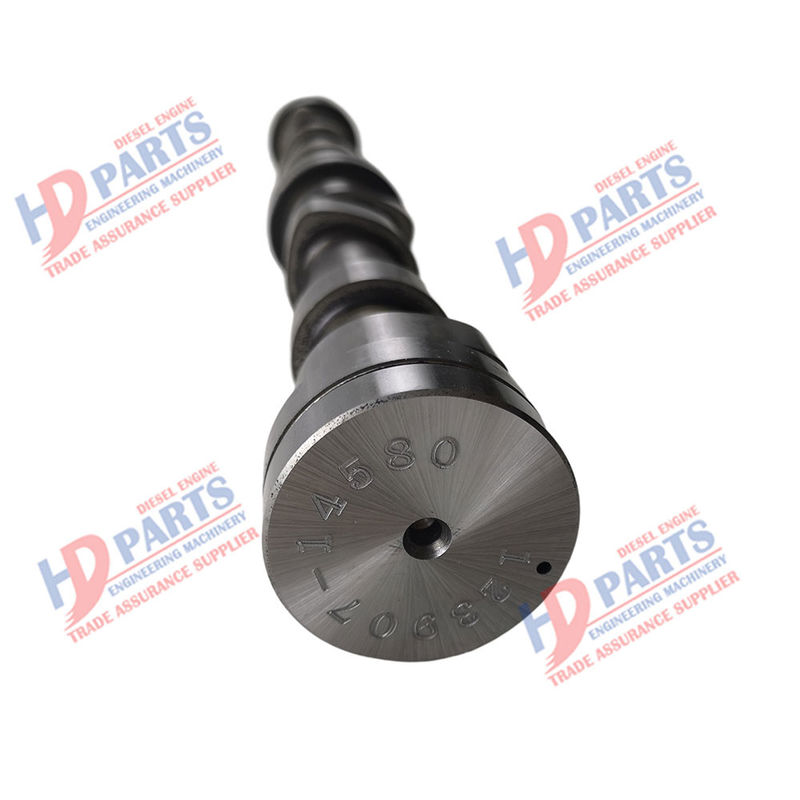

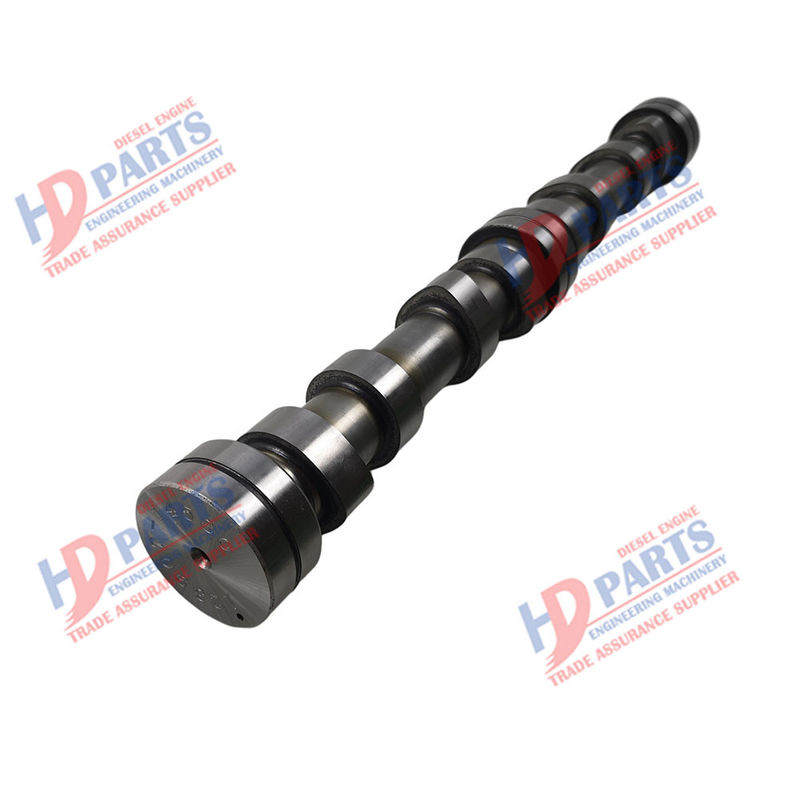

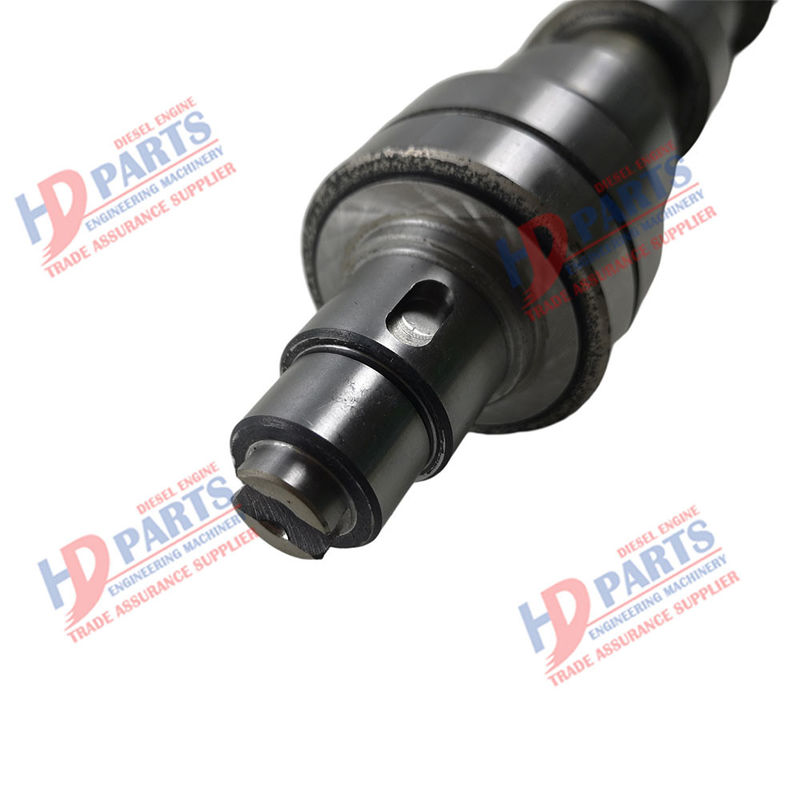

4TNV106 4TNE106 4D106 YANMAR موتورهای دیزل قطعات 123907-14580

برای چرخش میلهٔ منحرف، اقدامات به طور عمده در چسباندن انجام می شود تا محور بخش منحرف مورد پردازش با محور اسپندل چرخ چرخ همبستگی داشته باشد [1].

1. به طور کلی چهار فک چک برای کلیمپ قطعات عجیب و غریب با مقدار کوچک و دقت پایین استفاده می شود. هنگام چرخش قطعات عجیب و غریب در چهار فک چک,اول خطي روي قطعه کار بکش. این است که یک دایره منحرف بکشید و خطوط افقی و عمودی را تضمین کنید. به طوری که موقعیت خود را در چهار فک چک بر اساس این خطوط تعیین کنید.

2در هنگام ماشینکاری قطعات منحرف با منحرفیت کوچک (e ≤ 5-6mm) و طول کوتاه اما تعداد زیادی از قطعات منحرف ، می توان از چک سه فک خود متمرکز برای ماشینکاری استفاده کرد.وقتی می چرخید، دایره بیرونی و طول آن باید اول چرخیده شود. سپس آن را بر روی سه فک چک می بندند و یک گاسکت بر روی یک فک قرار داده می شود تا قطعه کار برای چرخش منحرف شود.ضخامت پد را می توان با فرمول زیر محاسبه کرد. X=1.5e × (1-e/2d) (x= ضخامت گاسکت؛ e= eccentricity workpiece؛ d= قطر قسمت قفل سه پنجه) در طول چرخش واقعی،به دلیل انحراف بین موقعیت تماس پنجه های بلند و قطعه کار، یک ثابت اصلاح به تغییر شکل پس از بستن گاسکت خاک اضافه می شود. X واقعی = x + 1.5 △ e (x واقعی = ضخامت واقعی گاسکت؛ x = ضخامت محاسبه شده؛△ e=خطای اندازه گیری شده کمیت بعد از آزمایش)

3. چرخش قطعه کاری منحرف بر روی چک دوگانه این روش این است که برای تراز کردن چک سه فک خود متمرکز بر روی چک چهار فک تک عمل ،و سپس حرکت یک فاصله منحرف برای کلیمپ. در آینده، شما می توانید workpiece عجیب و غریب را با کلیمپ کردن workpiece در سه فک خود متمرکز چک. به این ترتیب، آن را غیر ضروری به تراز workpiece است.هنگامی که حرکت موقعیت سه فک چک، اول کلمپ میله نوری در سه فک چک خود مرکز، استفاده از شاخص دایر برای تعیین eccentricity،و در نهایت تعیین موقعیت سه فک چک در چهار فک چک.

4در هنگام چرخش قطعه ای عجیب و غریب بین دو انگشت، قطعه ای عجیب و غریب با طول طولانی می تواند بین دو انگشت برای چرخش قرار گیرد.و قطعه کار می تواند به چرخش توسط کلیمپ قلب مرغ رانده شود. مرکز هر دو انتهای قطعه کاری منحرف بین دو انگشت پردازش می شود و سوراخ مرکزی منحرف به طور کلی بر روی ماشین حفاری پردازش می شود ،چون سخت است برای اطمینان از مرکز هر دو سر در ماشین، و جهت سوراخ مرکزی عجیب ثابت و موازی است.

5. چک منحرف چک منحرف تنظیم فاصله منحرف راحت است ، انعطاف پذیری ، دقت بالا یک ابزار منحرف ایده آل تر است.

6در دستگاه خاص، قطعه کاری منحرف می تواند در دستگاه خاص هنگامی که طول ماشین کوتاه است، دقت بالا است و تعداد قطعه کاری منحرف بسیار زیاد است، چرخش یابد.

7در پردازش واقعی قطعات منحرف با منحرفیت بزرگ و الزامات دقت کم، روش دیگری از چسبندگی خلاصه می شود، یعنی سه چانه سوراخ و چسبندگی گاسکت.یعنی، زمانی که سه فک خود متمرکز فک بالا، ابتدا نصب اولین فک، سپس به آرامی حرکت کولت، به طوری که پیچ پایان کولت به دور یک یا دو دور،و سپس چانه دوم و سوم نصب، به طوری که سه فک کولت به طور طبیعی عجیب و غریب تشکیل می دهند. از آنجا که عجیب و غریب تنظیم نمی شود، باید برای تنظیم آن اضافه شود. مزیت این روش ساده است،راحت و سریع، اما معایب آن این است که دقت موقعیت گذاری بالا نیست.
