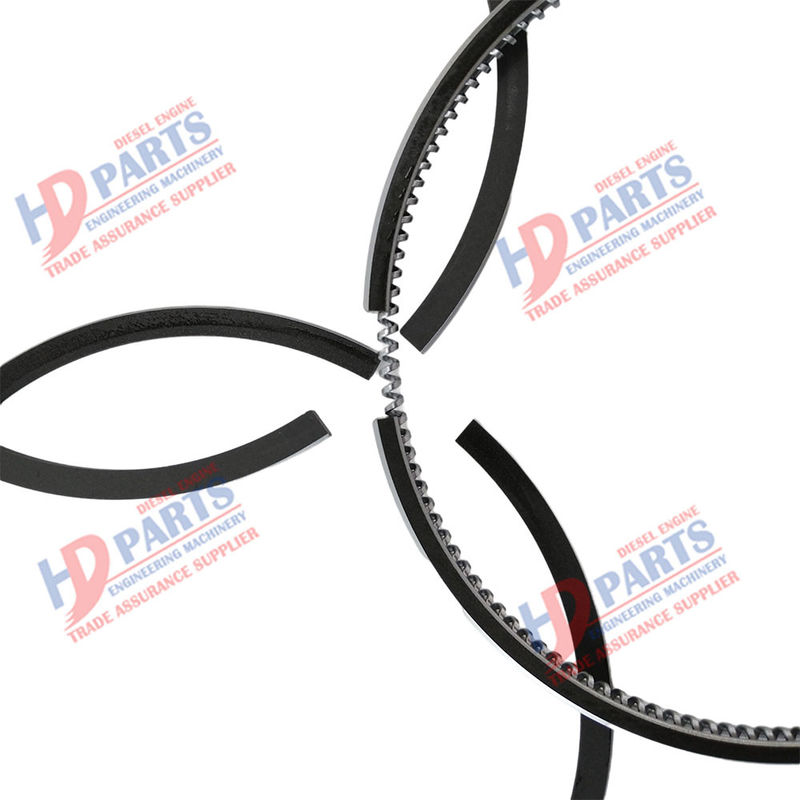

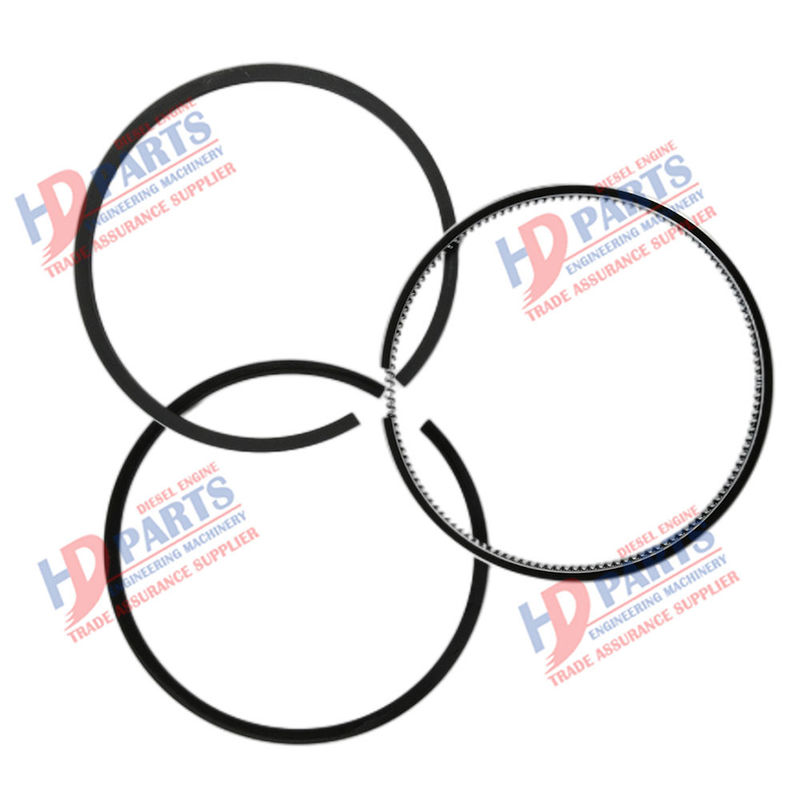

رینگ پیستون W04D 13011-3950 مناسب برای قطعات موتورهای HINO دیزل

هنگام نصب رینگ پیستون به موارد زیر توجه کنید:

1) رینگ پیستون باید در لاینر سیلندر نصب شود و باید فاصله باز شدن مشخصی در رابط وجود داشته باشد.

2) رینگ پیستون باید روی پیستون نصب شود و در شیار رینگ در امتداد جهت ارتفاع، فاصله جانبی مشخصی وجود داشته باشد.

3) رینگ روکش کروم باید در اولین پاس نصب شود و دهانه نباید رو به گودال گردابی در بالای پیستون باشد.

4) دهانه های هر رینگ پیستون وقتی 120 درجه سانتیگراد متلاشی می شوند نباید رو به سوراخ پین پیستون باشند.

5) حلقه پیستون مقطع مخروطی باید با سطح مخروطی به سمت بالا نصب شود.

6) به طور کلی، هنگام نصب حلقه پیچشی، پخ یا شیار باید به سمت بالا باشد.هنگام نصب حلقه ضد پیچ ​​مخروطی، سطح مخروطی را به سمت بالا نگه دارید.

7) هنگام نصب حلقه ترکیبی ابتدا حلقه آستر محوری و سپس حلقه صاف و حلقه موج را نصب کنید.یک حلقه صاف در بالا و پایین حلقه راه راه نصب می شود و دهانه های هر حلقه باید به صورت پلکانی باشد.

1، آستین مسی میله اتصال را فشار دهید.هنگام نصب آستین مسی شاتون، بهتر است از پرس یا گیره استفاده کنید و هرگز آن را با چکش نزنید.سوراخ روغن یا شیار روغن روی آستین مسی باید با سوراخ روغن روی شاتون هم تراز باشد تا از روانکاری آن اطمینان حاصل شود.

2، پیستون و میله اتصال را مونتاژ کنید.هنگام مونتاژ پیستون ها و شاتون ها، به موقعیت و جهت نسبی آنها توجه کنید.

3، پین پیستون را با مهارت نصب کنید.پین پیستون و سوراخ پین با تداخل مناسب هستند.در حین نصب، پیستون را در آب یا روغن قرار دهید و آن را به طور یکنواخت تا دمای 90 ℃ ~ 100 ℃ گرم کنید.پس از بیرون آوردن آن، میله کشش را در موقعیت مناسب بین سوراخ های نشیمنگاه پین ​​پیستون قرار دهید و سپس پین پیستون را که با روغن پوشیده شده است را مطابق جهت تعیین شده در سوراخ پین پیستون و آستین مسی میله اتصال قرار دهید.

4، نصب رینگ پیستون.هنگام نصب رینگ های پیستون به موقعیت و ترتیب هر رینگ توجه کنید.

5، گروه شاتون را نصب کنید.
